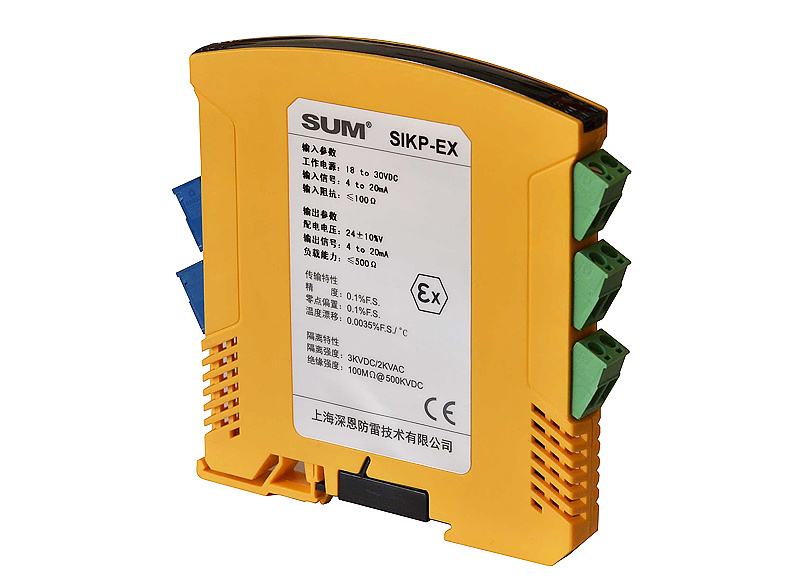

开关量输出安全栅 SIKP-EX_Shanghai Shenen Lightning Protection Technology Co., Ltd.

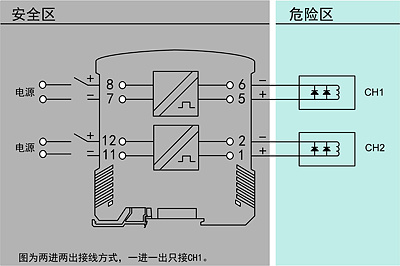

【应用范围】　　SIKP-EX操作型开关量隔离安全栅，通过安全区输入开关量来实现对危险区现场设备的驱动，驱动功率为12V，44mA,适合驱动如电磁阀，声光报警器等本安设备。【性能特点】　　12.5mm超薄厚度，适合密集化安装　　2.5kVAC,3.0kVDC的高隔离强度　　具有限制火花能量从安全区串入到危险区的能力，确保安全。【接线示意图】

订购信息 Ordering information
型号 Type	SIKP-EX
说明 Describe	操作型开关量安全栅
安全区输入侧 Safe-area Input
供电电压 Supply voltage	18~30V DC
输入信号 Input signal	开关量输入输入开关闭合，向危险区设备供电；输入开关断开，不向危险区设备供电
危险区输出侧 Hazardous-area Output
开路电压 Open circuit voltage	24V DC
驱动电压 Driver voltage	12V@44mA
响应时间 Response time	5ms
EMC特性 EMC Characteristics
静电放电 Electorstatic discharge	Air ±8kV / Contact ±4kV perf. Criteria B
浪涌抗扰度 Electromagnetic compatibility	±1kV/±2kV
脉冲群抗扰度（电源端口） Burst immunity(power port)	±2kV
脉冲群抗扰度（信号端口） Burst immunity(signal port)	±1kV
EMC认证 Verification of EMC	CE认证，EN61000-6-1：2007;EN 61000-6-3：2007+AI：2011
隔离特性 Isolation Characteristics
工作温度 Operating temperature range	-40℃~+85℃
隔离强度 Isolation strength	2.5kV AC
防爆等级 Anti-hazard classification	[Ex ia]IIC
安全性描述 Safety description	Um=250Vrms、Uo=10.5V、Io= 14mA Po=37mW、Co=1.6μF、Lo=150mH
