操作型模拟量安全栅 SIMP-EX

【应用范围】 　　SIMP-EX操作型模拟量隔离安全栅，接收来自安全区的电流/电压信号，将其进行线性处理后以标准信号隔离传输到危险区域。同时具有限制危险能量从本安端子串入到危险区域的能力，可以确保系统具有本安防爆性能。           【性能特点】 　　12.5mm超薄厚度，适合密集化安装 　　2.5kVAC,3.0kVDC的高隔离强度 　　0.1%F.S高精度/高线性度 　　可选择底座端子供电，使现场布线更简洁美观。 　　具有限制火花能量从安全区串入到危险区的能力，确保安全。 【接线示意图】
Number of views:
1000
Category
Analog barrier
Quantity
-
+
1
Describe
Content


【应用范围】
　　SIMP-EX操作型模拟量隔离安全栅，接收来自安全区的电流/电压信号，将其进行线性处理后以标准信号隔离传输到危险区域。同时具有限制危险能量从本安端子串入到危险区域的能力，可以确保系统具有本安防爆性能。



【性能特点】
　　12.5mm超薄厚度，适合密集化安装
　　2.5kVAC,3.0kVDC的高隔离强度
　　0.1%F.S高精度/高线性度
　　可选择底座端子供电，使现场布线更简洁美观。
　　具有限制火花能量从安全区串入到危险区的能力，确保安全。

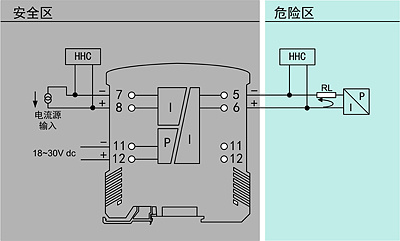

【接线示意图】

We could not find any corresponding parameters, please add them to the properties table



订购信息 Ordering information
型号
Type		 SIMP-EX
说明
Describe		 操作型模拟量安全栅
安全区输入侧
Safe-area Input
供电电压
Supply voltage		 18~30V DC
信号回路
Working range 		 4~20mA
输入阻抗
Input resistance		 ≤100Ω（电流信号输入时）；
≥100kΩ（电压信号输入时）
危险区输出侧
Hazardous-area Output
响应频率
Response frequency		 50Hz（电流信号输入）；
3kHz(电压信号输入)
负载能力
Load resistance		 ≤550Ω（电流信号输出最大时）；
≥2kΩ（电压信号输出最大时）
通信协议
Communications supported		 HART
传输特性
Transmission Characteristics
零点偏置
Zero offset		 0.1%F.S
精度等级
Precision grade		 0.1%F.S
温度漂移
Temperature drift		 0.005%F.S/℃
隔离特性
Isolation Characteristics
工作温度
Operating temperature range		 -40℃~+85℃
隔离强度
Isolation strength		 2.5kV AC
防爆等级
Anti-hazard classification		 [Ex ia]IIC
安全性描述
Safety description		 Um=250Vrms、Uo=26.5V、Io= 90mA
Po=596.3mW、Co=0.07μF、Lo=2.4mH
