sum barrier

Analog barrier

检测型模拟量安全栅 SIMD-EX

1/1

Number of views:

1000

检测型模拟量安全栅 SIMD-EX

【应用范围】　　SIMD-EX检测型模拟量隔离安全栅，可连接二线制变送器，三线制变送器，电流源信号。接收来自安全区的电流/电压信号，将其进行线性处理后以标准信号隔离传输到危险区域。同时具有限制危险能量从本安端子串入到危险区域的能力，可以确保系统具有本安防爆性能。【性能特点】　　12.5mm超薄厚度，适合密集化安装　　2.5kVAC,3.0kVDC的高隔离强度　　0.1%F.S高精度/高线性度　　可选择底座端子供电，使现场布线更简洁美观。　　具有限制火花能量从安全区串入到危险区的能力，确保安全。【接线示意图】

Number of views:

1000

Category

Analog barrier

Quantity



Describe

Content

【应用范围】
　　SIMD-EX检测型模拟量隔离安全栅，可连接二线制变送器，三线制变送器，电流源信号。接收来自安全区的电流/电压信号，将其进行线性处理后以标准信号隔离传输到危险区域。同时具有限制危险能量从本安端子串入到危险区域的能力，可以确保系统具有本安防爆性能。

【性能特点】

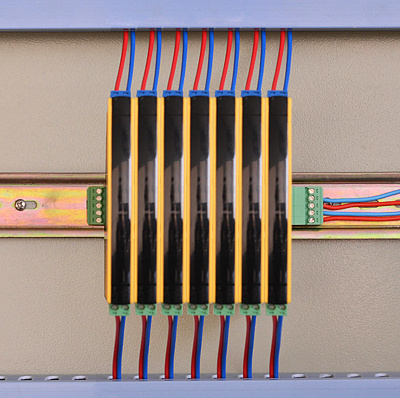

　　12.5mm超薄厚度，适合密集化安装
　　2.5kVAC,3.0kVDC的高隔离强度
　　0.1%F.S高精度/高线性度
　　可选择底座端子供电，使现场布线更简洁美观。
　　具有限制火花能量从安全区串入到危险区的能力，确保安全。

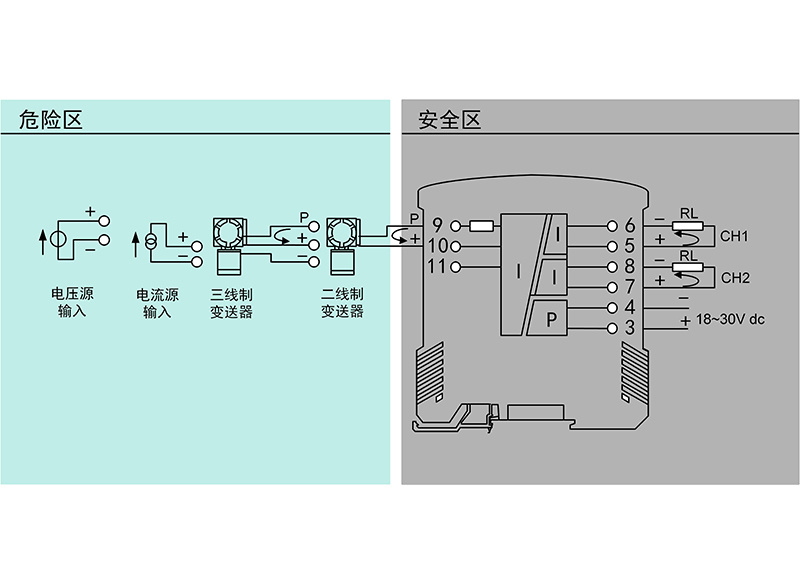

【接线示意图】

订购信息 Ordering information
型号 Type	SIMD-EX
说明 Describe	检测型模拟量安全栅
危险区输入侧 Hazardous-area Iutput
信号回路 Working range	见附件下载文档
输入阻抗Input resistance	≤100Ω（电流信号输入时）； ≥100kΩ（电压信号输入时）
配电电压 Transmitter voltage	24V DC
安全区输出侧 Safe-area Output
供电电压 Supply voltage	18~30V DC
响应频率 Response frequency	50Hz（电流信号输入时); 3kHz(电压信号输入时)
负载能力 Load resistance	≤550Ω（电流信号输出最大时）； ≥2kΩ（电压信号输出最大时）
通信协议 Communications supported	HART
传输特性 Transmission Characteristics
零点偏置 Zero offset	0.1%F.S
精度等级 Precision grade	0.1%F.S
温度漂移 Temperature drift	0.005%F.S/℃
EMC特性 EMC Characteristics
静电放电 Electorstatic discharge	Air ±8kV / Contact ±4kV perf. Criteria B
浪涌抗扰度 Electromagnetic compatibility	±1kV/±2kV
脉冲群抗扰度（电源端口） Burst immunity(power port)	±2kV
脉冲群抗扰度（信号端口） Burst immunity(signal port)	±1kV
EMC认证 Verification of EMC	CE认证，EN61000-6-1：2007;EN 61000-6-3：2007+AI：2011
隔离特性 Isolation Characteristics
工作温度 Operating temperature range	-40℃~+85℃
隔离强度 Isolation strength	2.5kV AC
防爆等级 Anti-hazard classification	[Ex ia]IIC
安全性描述 Safety description	Um=250Vrms、Uo=26.5V、Io= 90mA Po=596.3mW、Co=0.07μF、Lo=2.4mH
