  军用通讯,也是无线电站的一种形式,通过移动通信交换中心,与军用通讯车或其他移动终端之间进行信息传递的无线电收发信电站,随着目前LTE(4G)网络的逐渐普及,越来越多的移动网络运营商及系统技术制造商将越来越多的依靠射频拉远技术来提供一个更可靠快速的网络系统。
  对于军用通讯系统的防雷保护主要通过对交流配电系统、及信号传输系统来进行保护。

We could not find any corresponding parameters, please add them to the properties table

一、电气系统防雷
  (1)一级电源防雷:
  根据GB50057-2010的有关规定,外接金属线路进入建筑物之前必须埋地穿金属管槽15米以上的距离进入建筑物,在线路的总配电箱等LPZ0A与LPZ1区交界处,应设置I级试验的浪涌保护器PHAV-275L*4作为第一级保护。其Iimp=15kA,Imax=100kA,Up≤1.5kV。
  (2)二级电源防雷:
  根据GB50057-2010的有关规定,在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处,可设置II级试验的浪涌保护器PBAV-385*3+PBAA-255作为后级保护。其In=20kA,Imax=40kA,Up≤2.0kV

  (3)三级电源防雷:
  根据GB50057-2010的有关规定,在特殊重要的电子信息设备电源端口可安装II级浪涌保护器PBAV-385+PBAA-255作为精细保护。对于使用直流电源的信息设备,应视其工作电压要求(典型值:24VDC)来安装直流电源线路浪涌保护器(如:PAD-24)。

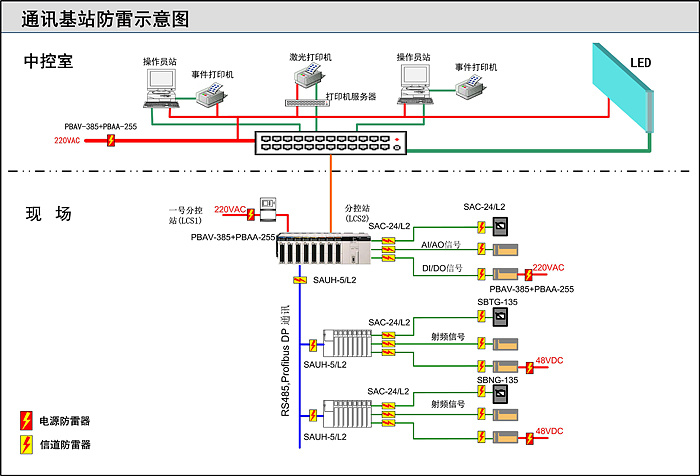

二、自控系统防雷
  1.PLC总电源部分,根据PLC采用了三相四线制380V供电,我们在这推荐PBAV-385*3搭配PBAA-255二级电源防雷器。
  2.总控制室PLC到各个PLC分站,以及PLC到桅杆配线箱的电源部分,均采用单相220V供电,为此要在他们的电源进线、出线端加装电源二级防雷器,在这我们推荐使用SUM  PBAV-385搭配PBAA-255二级电源防雷器。
  3.在PLC与各PLC分站之间通信部分,我们根据其高频信号的低插入损耗要求,建议客户在通讯信号两端安装总线信号防雷器SAUH-5/L2。
  4.从分PLC站到各桅杆仪表之间的信号传输部分,针对仪表信号(如开关量,模拟量),我们建议在信号线两端加装仪表信号防雷器 SAC-24/L2,如果是射频信号,要根据其同轴信号接口,配天馈线信号防雷器,常见的针对BNC头,N头可配SBNG-135或者SBTG-135。
  5.每个桅杆仪表的电源部分,其工作电压大部分是48V或是220V,在仪表电源进线端选配PAD-48或者PBAV-385+PBAA-255。
