综合楼宇行业

一、电气系统防雷
　　（1）一级电源防雷：
　　根据GB50057-2010的有关规定，外接金属线路进入建筑物之前必须埋地穿金属管槽15米以上的距离进入建筑物，在线路的总配电箱等LPZ0A与LPZ1区交界处，应设置I级试验的浪涌保护器PHAV-275L*4作为第一级保护。其Iimp=15kA,Imax=100kA,Up≤1.5kV。
　　（2）二级电源防雷：
　　根据GB50057-2010的有关规定，在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处，可设置II级试验的浪涌保护器PBAV-385*3+PBAA-255作为后级保护。其In=20kA,Imax=40kA,Up≤2.0kV
　　（3）三级电源防雷：
　　根据GB50057-2010的有关规定，在特殊重要的电子信息设备电源端口可安装II级浪涌保护器PBAV-385+PBAA-255作为精细保护。对于使用直流电源的信息设备，应视其工作电压要求（典型值：24VDC）来安装直流电源线路浪涌保护器（如：PAD-24）。

二、办公楼宇内部防雷保护
　　信息传输线路对防雷击电涌有更高要求，雷击电磁脉冲是计算机网络雷害事故的主要祸害。这些信息传输线路上的雷电感应电压脉冲幅值最高可达数kV级，持续几个微秒，足以击毁集成电路元件。因此，必须在系统或设备的各进出传输线路安装相应的雷击电涌防护器（SPD），一旦线缆上遭雷击电涌入侵，由于SPD的作用，系统或设备的各端口电压大致抑制到可承受水平（处等电位），从而使系统设备不致损坏。

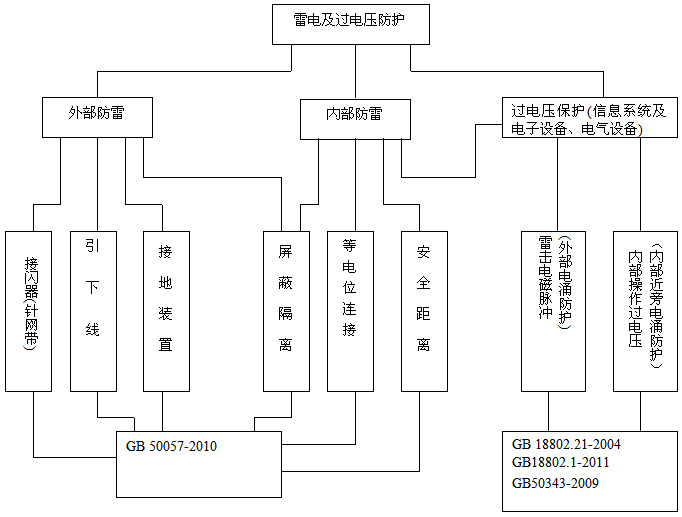

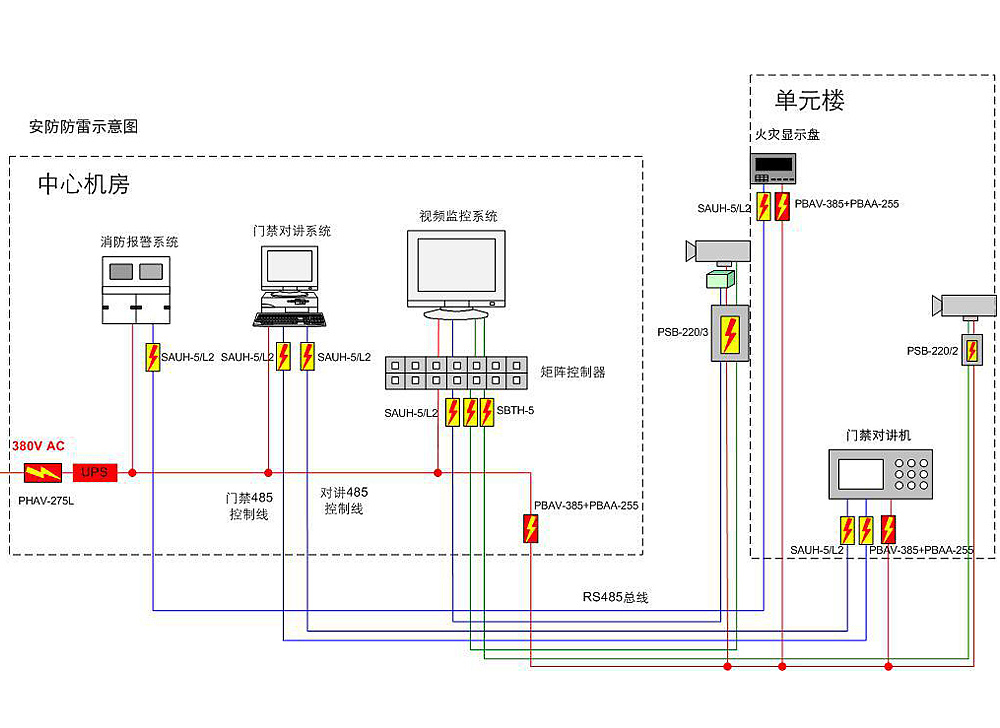

　　信号防雷器的配置应按信号的的传输速率、电压、工作电流、插入损耗和接口型号选择。另外，内部计算机、控制终端及各种类网络的非屏蔽数据线，应在设备的一端采用数据线SPD保护，若长度大于50m，应在两端采用数据线SPD保护。信号防雷器大致配置如下图：

　　（1）计算机网络系统保护
　　在部分线路较长的网络交换机前加装网络专用防雷器，以确保网络交换机的雷击安全保护。若主级与次级网络交换机之间属于光纤线路的，而光纤线路本身并不传导雷电流，因此无需考虑此段线路的雷电防护，而只对五类线（超五类线）的网络线路进行防护。具体措施：
　　◆针对以太网网络交换机的防护，可以选用SBUH45-24/8防雷器,
　　（2）视频监控系统
　　大楼的视频监控系统，分为监控头和机房内二部分防雷保护。具体措施：
　　a)室外摄像头
　　◆室外型摄像头（带云台）在解码器前端，安装三合一型PSB-220/3防雷器，包含电源、视频接口、控制回路防雷器，作为室外型摄像头（带云台）的保护,◆  室外型摄像枪（不带云台）在摄像头前端安装二合一型PSB-220/2防雷器，包含电源、视频接口防雷器，作为室外型摄像头（不带云台）的保护。
　　b)闭路监控室
　　◆在硬盘录像机视频输入端口安装SBTH-5信号SPD,◆  在信号控制线上安装SAUH-5/L2信号SPD
　　（3）消防报警系统
　　作为报警控制线路的防护，分为报警器和机房内报警控制设备二部分防雷保护。具体措施：
　　◆在消防部的控制机房的报警设备控制线路的接入端，安装SAC-24/L2信号SPD控制线路防雷器作为控制线路防护◆  在综合楼的每个报警器控制线路的接入端，安装SAC-24/L2信号SPD防雷器作为控制线路防护。
　　（4）门禁对讲系统
　　作为智能控制系统控制线路的防护，分为控制器和机房内服务器二部分防雷保护。具体措施：
　　◆在电脑机房内服务器的控制线路输入端，安装SAUH-5/L2信号SPD控制线路防雷器作为控制线路防护。
　　◆在每台读卡器、考勤机、门禁控制器等设备的控制线路输入端，安装SAUH-5/L2信号SPD控制线路防雷器作为控制线路防护。
　　（5）有线广播系统
　　作为有线广播系统的音频线路的防护，只对广播室内功放机的音频线路作防雷保护。具体措施：
　　◆在每个分区的功放线路输出端，安装PAD-110防雷器作为音频线路防护。
